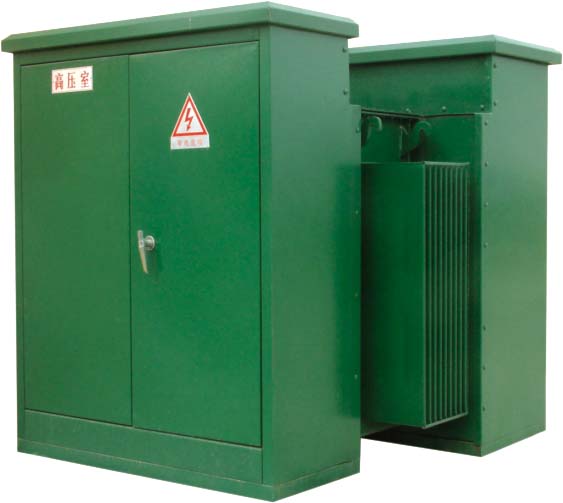

山東匯德變壓器制造有限公司生產的美式箱變外形尺寸及低壓標準配置
|
型號
|
H1
|
H2
|
B
|
重量
|
低壓標準配置
|
電容標準配置
|
|
ZGS11-100/10
|
1880
|
1780
|
1350
|
1670
|
2×160A
|
45KVAR
|
|
ZGS11-125/10
|
1730
|
2×200A
|
|
ZGS11-160/10
|
1780
|
3×200A
|
80KVAR
|
|
ZGS11-200/10
|
2060
|
1960
|
1450
|
1840
|
4×200A
|
120KVAR
|
|
ZGS11-250/10
|
2070
|
4×250A
|
|
ZGS11-315/10
|
2430
|
4×315A
|
150KVAR
|
|
ZGS11-400/10
|
2970
|
2×(400+200)A
|
200KVAR
|
|
ZGS11-500/10
|
3260
|
2×(630+400)A
|
240KVAR
|
|
ZGS11-630/10
|
3840
|
|
ZGS11-800/10
|
2060
|
1960
|
1600
|
4450
|
4×（630+2×400）
|
300KVAR
|
|
ZGS11-1000/10
|
4970
|
4×（630+4×400）A
|
360KVAR
|
|
ZGS11-1250/10
|
5340
|
產品特點
-
全密封、全絕緣結構、體積小、結構緊湊，僅為同容量歐式箱變的1/3左右。
-
可用于環網和終端供電方式。電纜接頭可在200A負荷電流下多次拔插，在緊急情況下作負荷開關使用，同時具有隔離開關的特點。
-
采用全范圍保護方式，大大降低運行成本。
-
箱體采用防腐設計和特殊噴漆處理，適用于各種惡劣環境，如多暴風雨和高污染地區。
-
采用D,yn11接法，有中性點不漂移，噪音低、防雷性能好等優點。
-
低壓側加裝知能欠壓控制器，在低壓母線出現不正常電壓時切斷電源保證安全供電。
標準使用條件
環境溫度：上限＋40°C，下限：－25°C。
相對濕度：日平均值不大于95%，月平均值不大于90%。
防震水平：水平加速度≤0.3g,垂直加速度≤0.15g。
風速：≤0.3m/s。
污穢等級：III級。
地震烈度：8度。
注：其他超出本技術條件規定時，由用戶與生產商協商處理。
山東匯德變壓器制造有限公司生產的美式箱變技術參數
|
項目
|
單位
|
技術參數
|
|
|
額定電壓
|
原邊
|
KV
|
10
|
|
副邊
|
0.4
|
|
最高工作電壓（原邊）
|
KV
|
12
|
|
額定頻率
|
Hz
|
50
|
|
額定容量
|
KVA
|
80 100 125 160 200 250
315 400 500 630 800 1000
|
|
|
|
1250 1600
|
|
1分鐘工頻耐壓
|
KV
|
35
|
|
BIL沖擊耐壓
|
KV
|
75
|
|
冷卻方式
|
-
|
油浸自冷式
|
|
ELSP熔斷器遮斷容器
|
KA
|
50
|
|
插入式熔斷器容器
|
KA
|
2.5
|
|
無載調壓
|
KV
|
10±2×2.5%
|
|
環境溫度
|
C°
|
－45-＋40
|
|
允許油頂層溫升
|
K
|
50
|
|
噪音等級
|
dB
|
50
|
|
冷卻方式
|
|
油浸自冷
|
|
防護等級
|
|
IP43
|
|
油箱機械強度
|
KPa
|
50
|
