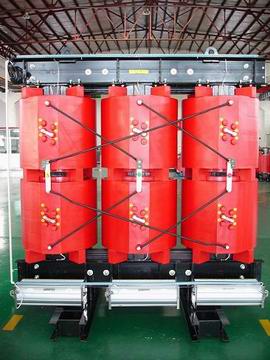

環氧樹脂澆注干式變壓器

SCB11-30～20000KVA/35KV干式變壓器具有以下特點：一：高性能、低損耗，為9型系列換代產品。二：選用優質硅鋼片，同時大幅降低磁通密度，減小運行中硅鋼片磁致伸縮量，有效降低噪音。三：優化高壓線圈的結構，改善了層間電壓和電容的分布，大大提高了產品耐受大氣過電壓和操作過電壓的沖擊能力，同時也改善了電場分布，使產品局放量進一步降低。四：可配置溫控系統和風冷裝置，在負荷過大的自動啟動風機冷卻裝置，有效提高設備過負荷能力。　

SCB11-30～20000KVA/35KV干式變壓器形式:
　　1.開啟式.是一種常用的形式,其器身與大氣直接接觸,適應于比較干燥而潔凈的室內,(環境溫度20度時,相對濕度不應超過85%),一般有空氣自冷和風冷兩種冷卻方式. 　　
　　2.封閉式.器身處在封閉的外殼內,與大氣不直接接觸.(由于密封.散熱條件差.主要用于礦用它屬于是防爆型的) 　　
　　3.澆注式.用環氧樹脂或其它樹脂澆注作為主絕緣,它結構簡單.體積小.適用于較小容量的變壓器.
在結構上可分為兩種類型:
　　(1)固體絕緣包封繞組 　　(2)不包封繞組
　　SCB11-30～20000KVA/35KV干式變壓器結構特點:
　　1.鐵芯 　　采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過. 　　
　　2.繞組 　　有以下幾種:(1)纏繞式 (2)環氧樹脂加石英砂填充澆注 (3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構) (4)多股玻璃絲浸漬環氧樹脂纏繞式 　　(一般多采用3,因為它能有效的防止?jié)沧⒌臉渲_裂,提高了設備的可靠性) 　　
　　3.高壓繞組 　　一般采用多層圓筒式或多層分段式結構 　　
　　4.低壓繞組 　　一般采用層式或箔式結構
