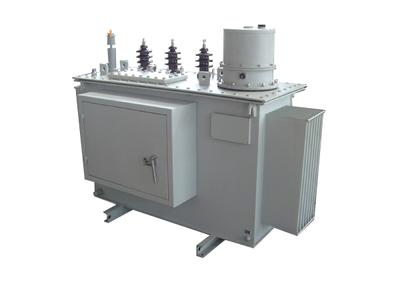

有載調壓調容變壓器

有載調壓調容變壓器有載調容控制器通過監測變壓器低壓側的電壓、電流，來判斷當前負荷電流大小，如果滿足前期整定的調容條件控制器則發出調容指令給有載調容開關，有載調容開關根據調容指令進行容量切換，實現變壓器內部高、低壓線圈的星、角變換和串、并聯轉換，在帶勵磁狀態下，完成變壓器的自動容量轉換。在無勵磁狀態下，完成變壓器的電壓調節。
