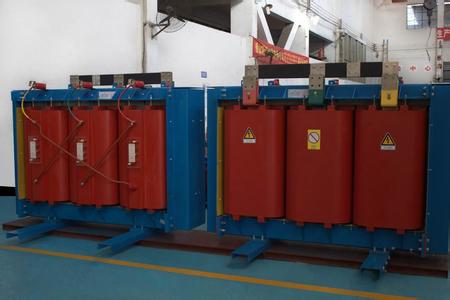

非晶合金干式變壓器

山東匯德變壓器制造有限公司專業生產非晶合金干式變壓器

10KV級SCRBH15-30-2500非晶合金干式變壓器技術參數

額定容量（kVA）	額定電壓（kV）		聯結組別	空載電流（%）	損耗		阻抗電壓（%）	外形尺寸
額定容量（kVA）	高壓（kV）	低壓（kV）	聯結組別	空載電流（%）	空載	負載	負載	長	寬	高
30	20±2×2.5	0.4	Dyn11	1.7	40	600	5.5	1000	780	1060
50				1.3	55	960		1030	850	1110
80				1.0	75	1375		1060	900	1115
100				1.0	90	1650		1110	910	1170
160				0.7	120	2420		1220	910	1235
200				0.7	145	2860		1290	920	1275
250				0.7	165	3355		1360	920	1310
315				0.5	200	4015		1380	860	1415
400				0.5	240	4730		1510	900	1490
500				0.5	290	5665		1640	900	1545
630				0.3	370	6820	6	1740	1120	1550
800				0.3	450	8250		2070	1230	1595
1000				0.3	530	11330		2260	1350	1635
1250				0.2	620	13200		2360	1350	1695
1600				0.2	750	15950		2530	1390	1775
2000				0.2	900	19140		2750	1450	1900
2500				0.2	1080	22220		2900	1510	2000

山東匯德變壓器制造有限公司生產SCBH15型非晶合金鐵芯配電變壓器的最大優點是，空載損耗值特低。最終能否確?？蛰d損耗值，是整個設計過程中所要考慮的核心問題。當在產品結構布置時，除要考慮非晶合金鐵芯本身不受外力的作用外，同時在計算時還須精確合理選取非晶合金的特性參數。除此設計思路外，還須遵循以下三點要求：

(1)由于SCBH15型非晶合金鐵芯配電變壓器非晶合金材料的飽和磁密較低，在產品設計時，額定磁通密度不宜選得太高，通常選取1.3～1.35T磁通密度便可獲得較好的空載損耗值。

(2)非晶合金材料的單片厚僅為0.03mm，所以其疊片系數也只能達到82%～86%。

(3)為了使用戶能獲得免維護或少維護的好處，現把非晶合金配電變壓器的產品，都設計成全密封式結構。

山東匯德變壓器制造有限公司專業生產非晶合金干式變壓器

10KV級SCRBH15-30-2500非晶合金干式變壓器技術參數

額定容量（kVA）	額定電壓（kV）		聯結組別	空載電流（%）	損耗		阻抗電壓（%）	外形尺寸
額定容量（kVA）	高壓（kV）	低壓（kV）	聯結組別	空載電流（%）	空載	負載	負載	長	寬	高
30	20±2×2.5	0.4	Dyn11	1.7	40	600	5.5	1000	780	1060
50				1.3	55	960		1030	850	1110
80				1.0	75	1375		1060	900	1115
100				1.0	90	1650		1110	910	1170
160				0.7	120	2420		1220	910	1235
200				0.7	145	2860		1290	920	1275
250				0.7	165	3355		1360	920	1310
315				0.5	200	4015		1380	860	1415
400				0.5	240	4730		1510	900	1490
500				0.5	290	5665		1640	900	1545
630				0.3	370	6820	6	1740	1120	1550
800				0.3	450	8250		2070	1230	1595
1000				0.3	530	11330		2260	1350	1635
1250				0.2	620	13200		2360	1350	1695
1600				0.2	750	15950		2530	1390	1775
2000				0.2	900	19140		2750	1450	1900
2500				0.2	1080	22220		2900	1510	2000

(2)非晶合金材料的單片厚僅為0.03mm，所以其疊片系數也只能達到82%～86%。

(3)為了使用戶能獲得免維護或少維護的好處，現把非晶合金配電變壓器的產品，都設計成全密封式結構。
